天津海灣GST-LD-8312消防電話插孔

簡要描述：

更新時間：2024-08-03 10:29:43
訪問量：17009

產品咨詢聯系我們

天津產品展示

/ Products Classification 點擊展開+

天津火災自動報警系統

天津氣體滅火系統

天津電氣火災監控系統

天津消防電源監控系統

天津防火門監控系統

天津應急照明疏散系統

天津極早期空氣采樣系統

天津消防余壓監控系統

天津可燃氣體監控系統

天津智慧消防物聯網系統

天津聯網及通訊接口

天津海灣消防技術視頻

圖探系統

詳細介紹

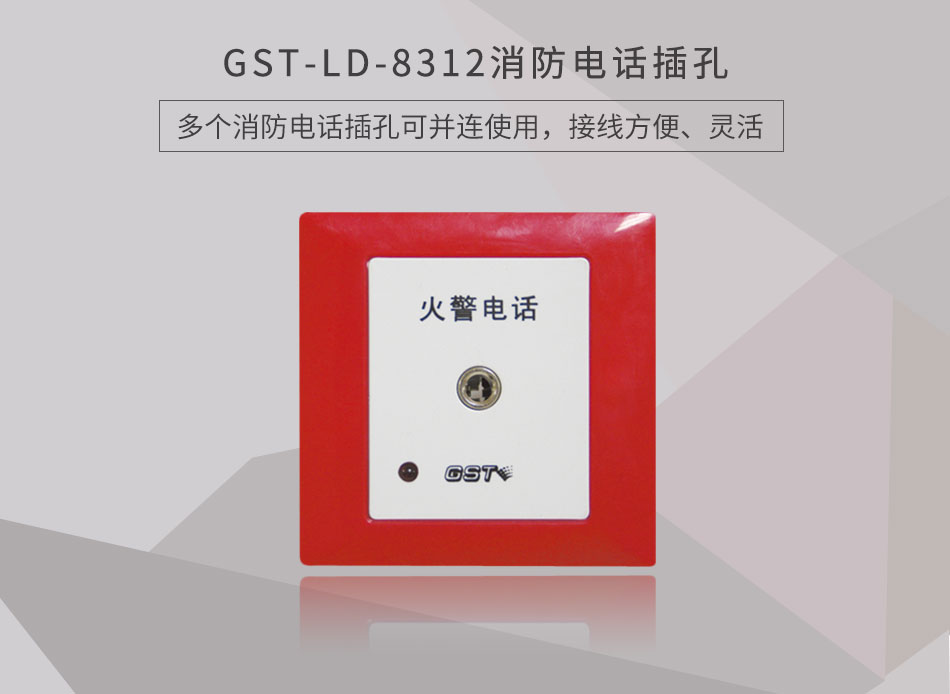

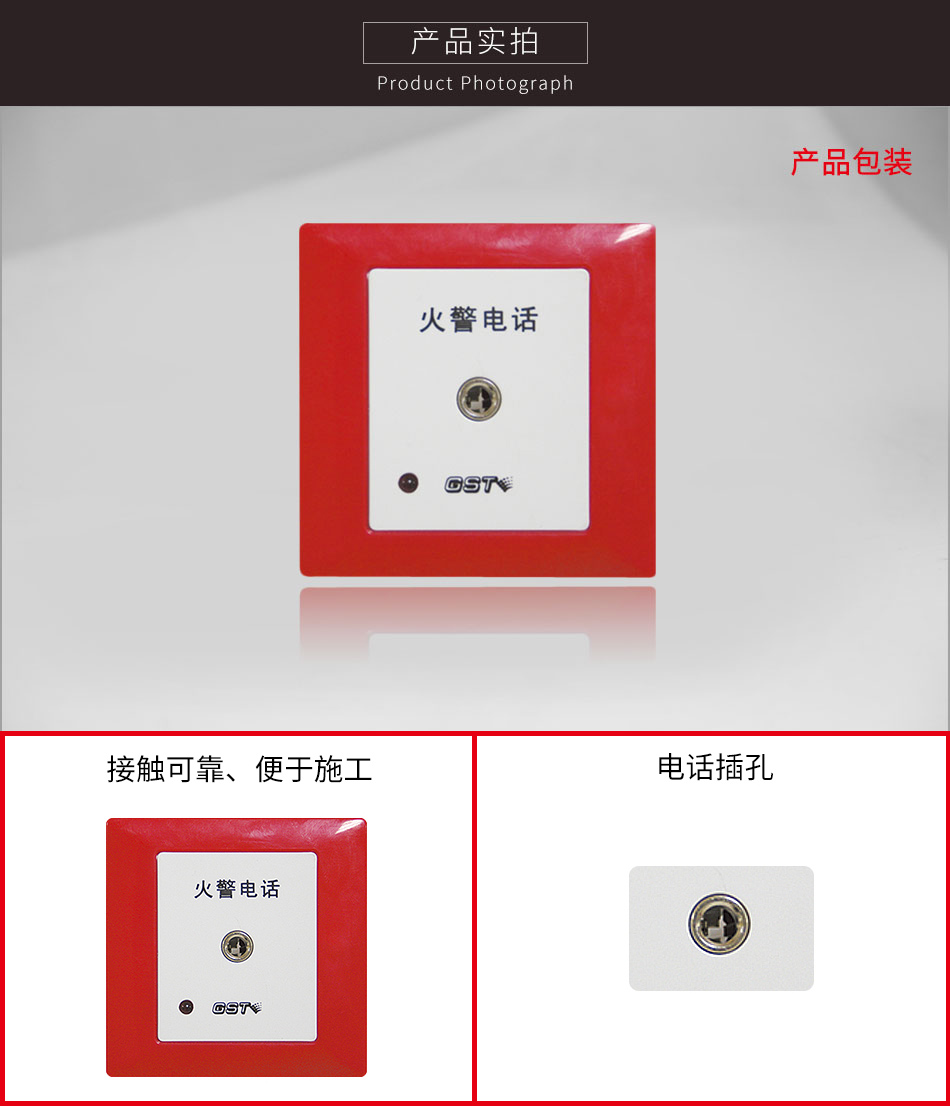

GST-LD-8312消防電話插孔情景展示 GST-LD-8312消防電話插孔參數 GST-LD-8312消防電話插孔實拍

一、海灣GST-LD-8312消防電話插孔概述：

　　GST-LD-8312型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過GST-LD-8304消防電話接口接入消防電話系統，不能直接接入消防電話總線。消防電話插座電路部分和接線底殼采用插接方式，接觸可靠、便于施工。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接100只消防電話插孔。

二、海灣GST-LD-8312消防電話插孔安裝與布線：

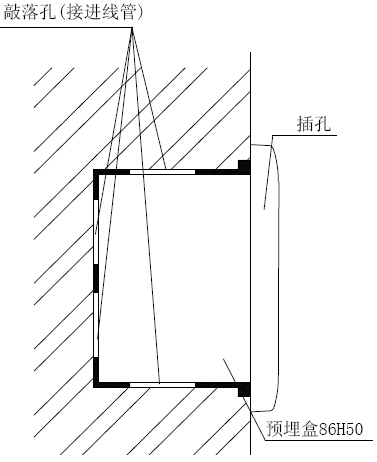

　　電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺絲將電話插孔安裝在86H50型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板。

布線：

TL1、TL2：消防電話線，與GST-LD-8304連接端子。端子XT1電話線輸入端，端子XT2電話線輸出端，接下一個電話插孔，最末端電話插孔XT2接線端子接4.7K歐姆電阻。

布線要求：TL1、TL2采用截面積大于等于1.0平方的阻燃RVVP屏蔽線。

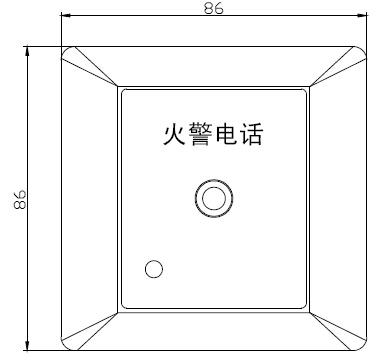

　　海灣GST-LD-8312消防電話插孔外形尺寸及結構示意圖如圖

GST-LD-8312 型消防電話插孔外形尺寸及結構示意圖
