一、產品概述:

海灣JTW-ZCD-G3N點型感溫火災探測器(以下簡稱溫感探測器、溫感報警器)為無極性二總線制，可與本公司生產的各類天津火災報警控制器的報警總線以任意方式并接。探測器采用帶A/D轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。

二、技術特點:

1.JTW-ZCD-G3N點型感溫火災探測器與控制器采用無極性二總線連接；

2.地址編碼由電子編碼器直接寫入，工程調試簡便可靠；

3.單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。

三、產品技術特性:

1.JTW-ZCD-G3N溫感探測器類別：A1R

2.工作電壓：總線24V，允許范圍：16V～28V

3.工作電流：監視電流≤0.6mA   報警電流≤1.8mA

4.報警確認燈：紅色(巡檢時閃爍，報警時常亮)

5.編碼方式：十進制電子編碼，編碼范圍在1～242之間

6.探測角度≤45°

7.保護面積：當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

8.使用環境：溫    度：-10℃～+50℃   相對濕度≤95%，不凝露

9.外形尺寸：直徑100mm  高：58mm(帶底座)

10.外殼防護等級：IP33

11.殼體材料和顏色：ABS，象牙白

12.重量：約115g

13.安裝孔距：45mm～75mm

14.執行標準：GB 4716-2005

JTW-ZCD-G3N保護面積：

當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體設計參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、 結構特征、安裝與布線

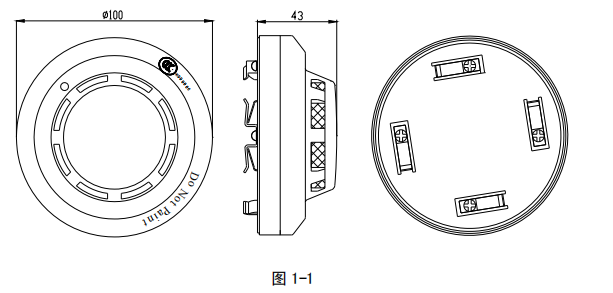

JTW-ZCD-G3N探測器的外形結構示意圖如1-1：

海灣JTW-ZCD-G3N點型感溫火災探測器外形示意圖

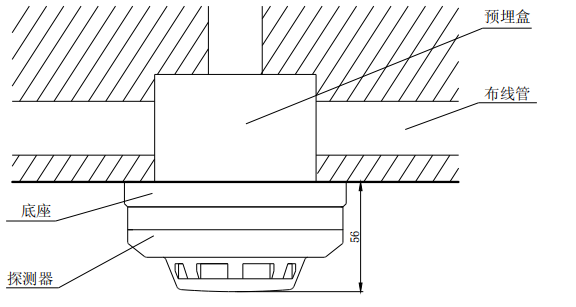

探測器安裝方式如圖1-2：

海灣JTW-ZCD-G3N點型感溫火災探測器安裝方式圖

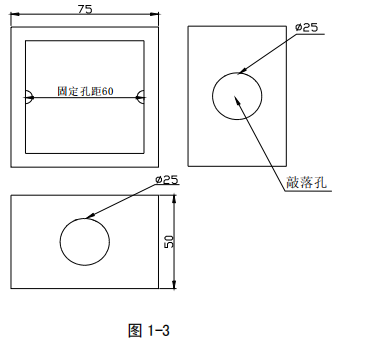

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

86H50型標準預埋盒外形尺寸圖

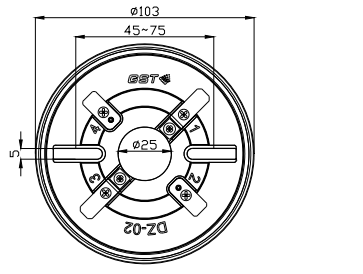

DZ-02探測器通用底座外形示意圖如圖1-4：

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
